Aclaración:
El escrito
adjunto
debe ser
considerado
como un
aporte más
a la
clarificación
del tema
por parte
de los
interesados.
Lo que
ahora
aportamos
no es la
verdad
absoluta,
Sabemos
que
particularmente
sobre el
tema hay
mucho por
ver,
estudiar y
discutir.
Prefectura
Naval
Argentina
Informe
elaborado
por: |
Instalación de sistemas de protección contra descargas atmosféricas en embarcaciones menores. |
1 | Objeto |
2 | Introducción |
3 | Nivel Ceráunico y líneas isoceráunicas |
4 | Concepto de rayo |
5 | Efectos de los rayos |
6 | Pararrayos |

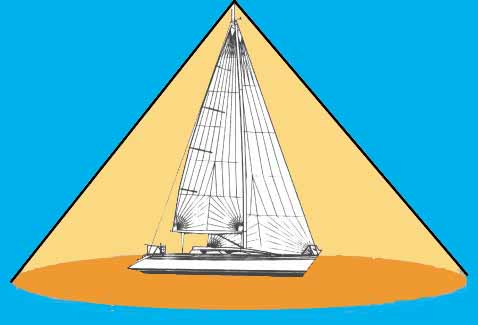

7 | Cono de protección |
8 |
Detalles
constructivos
del
sistema
|
9 | Recomendaciones |
10 |
Clasificación
de
las
embarcaciones
(Acorde
al
material
del
casco)
|
11 | Mantenimiento |
12 |
Consideraciones
especiales:
Antenas
|
13 | Protección de las personas |
14 | Consultas |

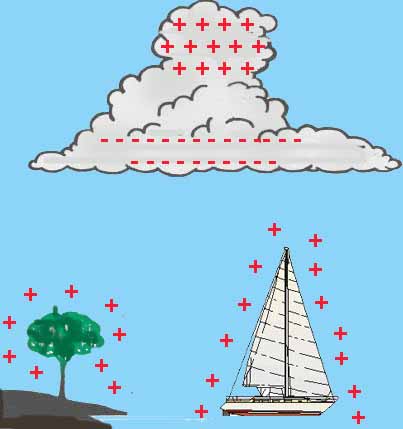

Una embarcación navegando representa conducción prominente sobre una planicie, estando por lo tanto más expuesto a ser alcanzado por un rayo, que el resto del medio que lo circunda (ver figura 1). A pesar de ello, la probabilidad de que efectivamente sea alcanzada por un rayo es considerablemente baja, ya que el mar posee un bajo nivel ceráunico. |
|
|

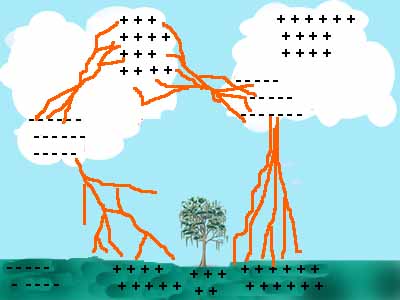

El rayo es la unión violenta de las cargas positivas y negativas, constituyendo una descarga eléctrica a través de gases de baja conductividad. Las descargas pueden ocurrir de nube a nube o de nube a tierra. Estas últimas son a las que nos referiremos, por ser las que provocan daños tanto en tierra, como en el agua. Usualmente las nubes están cargadas negativamente en su base y positivamente en su parte superior. Por inducción electrostática la tierra resultará positiva inmediatamente debajo de tal nube. Se establece así una diferencia de potencial enorme, produciéndose el rayo cuando se vence la rigidez dieléctrica del medio (aire o vapor de agua). Simultáneamente con el rayo se produce la luz (relámpago) y sonido (trueno). Aproximadamente la mitad de los rayos constituyen descargas simples y la otra mitad corresponde a rayos compuestos por descargas múltiples de rápida sucesión. Así como en la nube se forman centros de carga, algo similar ocurre en la tierra, pues hay suelos más conductores que otros, teniéndose en cuenta que las cargas en la tierra se mueven según la inducción que impone la nube. Dado que la nube puede cubrir grandes superficies terrestres, su influencia electrostática será importante. Puede haber de este modo muchos centros de carga.
El rayo incidirá sobre el elemento que le signifique mayor conductividad y sea capaz de aportar más cargas al fenómeno. También pueden producirse descargas superficiales entre ellos al desaparecer la carga inductora como consecuencia de rayos de nube a nube. El inicio de la descarga en una primera instancia es invisible, en la cual varios pilotos se acercan a tierra, a modo de ramificaciones. Cuando el camino trazado por los pilotos queda ionizado, se inicia la descarga de retorno principal, originando las descargas visibles. |
|
|
Un sistema pararrayos es un elemento que se compone de tres partes:
|
|
|
|
|
|
a. Conductividad
|
|||

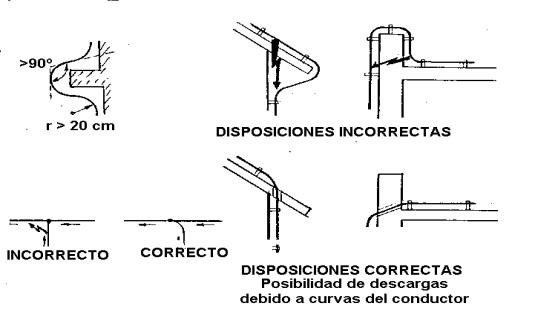

b. Conexionado y disposicióna Las interconexiones deben ser mínimas; a La trayectoria será lo más sencilla posible, evitando curvas pronunciadas y ángulos rectos, según se detalla a continuación:
|
|||

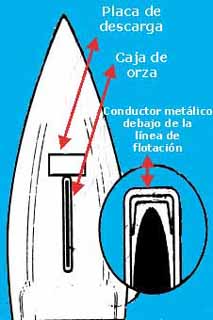

c. Placa de descarga y puesta a masa:
|
|||
|
|
||
|
d. Precauciones.
|
1) Solo se usará cobre conductor, del tipo electrolítico, de uso eléctrico. 2) Se usarán materiales de primera y altamente resistentes a la corrosión para que su mantenimiento sea mínimo. Se preferirán abrazaderas, grapas, etc., de bronce o cobre. 3) Las conexiones no serán soldadas, son convenientes las conexiones abulonadas con arandelas de contacto dentado, todo convenientemente asegurado. 4) Los cables irán bien rectos, sin enroscar en los obenques. 5) No se recomienda el reemplazo de la placa de descarga por partes normalmente sumergidas equivalentes (hélices, palas de timón, placa para radiotransmisores, etc.
|
|||
|
|||
|
|
||
|
10. Clasificación de las embarcaciones (acorde al material del casco). |
a. Casco de acero: (1)Poseen protección intrínseca. Los buques con casco de acero en contacto eléctrico con mástiles metálicos u otras partes metálicas de la superestructura no requieren protección adicional contra rayos. Los posibles puntos de discontinuidad eléctrica (astas desmontables, obenques metálicos con tensores, etc.) llevarán puentes metálicos abulonados. |

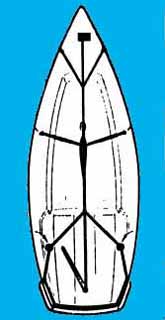

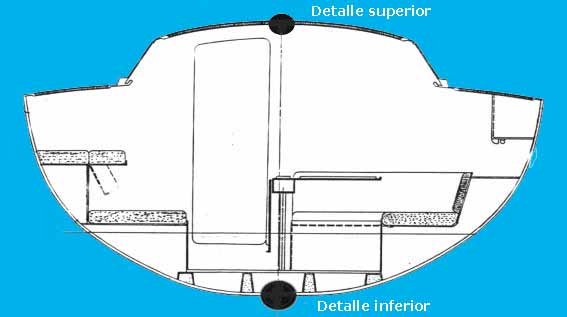

b. Casco y mástiles de madera: (1)Este tipo de embarcaciones no poseen por si mismas, protección alguna, por lo que se deberá verificar el cumplimiento de los puntos 8 y 9 del presente. El conductor podrá ser conducido en forma recta por los obenques y a través del interior del casco, sin quedar rodeado en ningún momento por elementos ferromagnéticos, hasta el elemento de contacto o placa de contacto con el agua. (Ver el punto 8 - Placa de cobre). |
c. Casco de madera con mástiles metálicos: (1)En estos casos se deberá adecuar la instalación al sistema de protección. Se verificará el cumplimiento de los puntos 8 y 9 del presente, particularmente lo indicado para el conductor de bajada y la placa de descarga. Si el palo es de sección suficiente (mas de 100 mm2) servirá de conductor principal, pudiéndose omitir el pararrayos, siempre y cuando esté eléctricamente conectado al resto del sistema de protección. El conductor de bajada será fijado firmemente al mástil en el punto donde los obenques se fijan al mismo o arriba de él. |
d. Casco de acero y mástiles de madera: (1)Como en el inciso anterior, se deberá adecuar la instalación al sistema de protección, instalando el pararrayo y el conductor de bajada, el cual deberá estar conectado al casco de manera segura. Se omitirá la placa de contacto con el agua, y se deberá tener en cuenta los puntos 8 y 9 del presente |
e. Embarcaciones mixtas (2):En estos casos se seguirán los lineamientos establecidos en los puntos 8 y 9, si corresponde, acorde cada caso particular.Las masas metálicas aisladas próximas a los conductores principales y los puntos peligrosos serán tratadas acorde al punto conexionado y disposición .. |
f. Casco de hormigón armado:En este caso particular, el casco se considerará como conductor si la armadura metálica es continua y está, desde el punto de vista eléctrico, eficazmente conectada al sistema receptor de rayos, y a algún elemento metálico (placa de descarga) permanentemente en contacto con el agua. En caso de no cumplir lo anteriormente indicado, se adecuará la instalación acorde los puntos 8 y 9. |
1) Las referencias a madera o acero, incluyen los materiales de características eléctricas similares, tales como plásticos o aluminio respectivamente. (2) Embarcaciones mixtas: todas aquellas que posean una combinación de materiales descriptos en los puntos anteriores |
Estando correctamente diseñado y montado, suponiendo que se encuentre completo y sin defectos, un sistema de protección no requiere ser operado. Hay, sin embargo, algunas actividades vinculadas con el mismo que serán debidamente tenidas en cuenta para asegurar o completar su efectividad, tales como reparaciones del casco, reposición del palo, etc. En estos casos se efectuará un recorrido de la instalación eléctrica que nos ocupa, preferentemente por personal especializado. |
12. Consideraciones especiales: Antenas |
Se podrán usar las antenas de los que los equipos de radio como pararrayos si tienen suficiente capacidad. (Esto no es usual en el tipo de embarcaciones que nos ocupan). Una antena de radio puede servir de elemento protector si tiene adecuada conductividad y si esta equipada al igual que el aparato respectivo con descargadores, espinterómetros, u otro medio para ser puesta a tierra durante tormentas eléctricas. |
a. Antena con capacidad para resistir el rayo:Los descargadores tendrán una definida tensión de cebado, proporcional a la tensión de servicio del aparato protegido para que este no sufra daños, que restablecerá automáticamente su aislamiento una vez pasado el rayo. La sección mínima de antena que se admite es de 10 mm2 de cobre o equivalente. El sistema deberá revisarse después de una descarga. (Esto es generalmente aplicado a buques de gran porte). |
b. Antena sin capacidad para resistir el rayo:Debe disponerse un pararrayos o elemento que cumpla tal función en una posición mas elevada que la antena para que ésta resulte protegida, acorde a las prescripciones arriba indicadas. Se debe tener en cuenta, si se posee un sistema de protección contra descargas atmosféricas, es instalar la antena por debajo del pararrayos, a una distancia prudencial, a fin de evitar que la antena actúe como elemento receptor. |
Ante la necesidad de enfrentar este tipo de fenómenos, lo más aconsejable es permanecer en el interior de la embarcación el tiempo que dure la tormenta, limitando al mínimo indispensable la exposición de la tripulación. Durante dichas exposiciones, se deberá evitar permanecer en las proximidades de donde se encuentra instalado el sistema |
